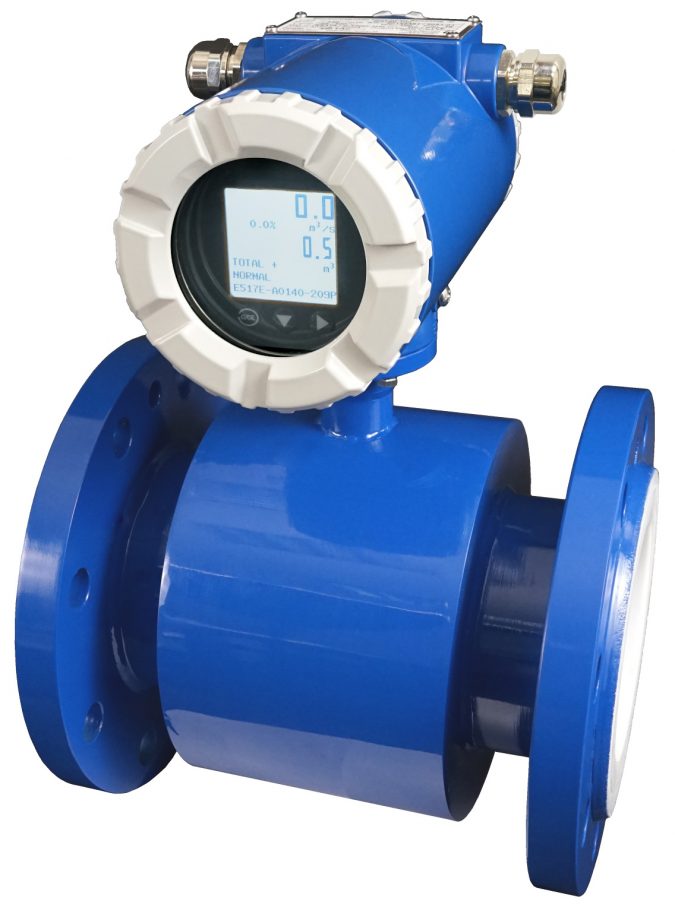

Mabeconta, empresa con más de 45 años de experiencia en el suministro de maquinaria y equipos para medición y dosificación, presenta el caudalímetro electromagnético SpiraMAG@, fabricado por Bopp & Reuther Messtechnik.
La serie SpiraMAG®, basada en la ley de Faraday de inducción magnética, es la más adecuada para medir el caudal bidireccional de fluidos con una conductividad mínima de 5 μS/cm.
Estos caudalímetros son muy precisos (± 0,25% del caudal real), y la medición es independiente de la densidad, la temperatura y la presión del medio.
La serie SpiraMAG® es una solución eficaz para la medición en una gran variedad de aplicaciones, desde la industria del agua y las aguas residuales hasta las industrias química, farmacéutica y de alimentación y bebidas.
Para aplicaciones sin fuente de alimentación se ofrece una versión alimentada por batería, con una duración de la batería de 10 años y velocidad de muestreo estándar.
Características:
– DN15 – DN1000 (hasta DN2000 bajo petición)
– Precisión de hasta ±0,25% de lectura ±0,1 escala completa
– Velocidad de caudal de 0,03 a 10 m/s (recomendado de 2 a 3 m/s)
– Clase de protección IP67, IP68 (para variante remota, bajo solicitud)
– Convertidor compacto/remoto
– Fuente de alimentación: 85-265 VCA/9-36 VCC/batería
– Hasta PN40 (hasta PN100, bajo petición)
– Salida analógica de 4-20 mA
– Salida de frecuencia/Pulso
– Interfaz: Modbus RS485.
Datos técnicos:
Sensor
Tamaño: DN15- DN1000, tamaños más grandes bajo petición.
Conexiones brida: DIN, ANSI, JIS, (Tri-Clamp, bajo petición). Conexiones personalizadas, bajo petición.
Clase de protección IP67, IP68 opcional, solo con convertidor remoto montado.
Presión nominal hasta PN40 (hasta PN100, bajo petición).
Temperatura del proceso:
0 a + 70 °C (montaje compacto, revestimiento de goma)
0 a + 90 °C (montaje remoto, revestimiento de goma)
-40 a + 100 °C (montaje compacto, con revestimiento de PTFE)
-40 a + 160 °C (montaje remoto, con revestimiento de PTFE)
Material de los electrodos: Hastelloy C (2,4610), acero inoxidable chapado en platino, titanio, otros bajo petición.
Material del revestimiento: goma dura, PTFE / PFA
Material del tubo de medición: acero inoxidable 316
Cubierta: acero al carbono/acero inoxidable – opcional
Longitud estándar conforme a ISO 13359, otros bajo petición.
Conductividad ≥ 5 μS/cm
Rango de caudal 0,03 – 10 m/s (recomendado: de 2 a 3 m/s)
Convertidor
Tipo / modelo:
Variante SPM xxxx – A 85 – 265 VCA (50 / 60 Hz), Pmáx. = 12 W
Variante SPM xxxx – D 9 – 36 VCC, Pmáx. = 12 W
Variante SPM xxxx – B Alimentación por batería.
Dirección del caudal bidireccional
Precisión dispositivos con alimentación: ± 0,25% de lectura ± 0,1% escala completa
Dispositivos de batería: ± 0,5% de lectura ± 0,1% de escala completa
Secciones de entrada/salida 5 x D / 3 x D recomendado
Temperatura ambiente: de -25 a + 60 °C (con alimentación), de 10 °C a 60 °C (con batería)
Humedad relativa 90%
Fuente de alimentación 85 – 265 VCA (50 / 60 Hz), 9 – 36 VCC, alimentación por batería
Salida analógica 4 – 20 mA
Salida digital salida de frecuencia / impulso (activo)
Detección de tubería vacía estándar
Comunicación protocolo Modbus RS 485 o HART®
Pantalla caudal de 7 dígitos / totalizador de 8 dígitos / LCD
Cubierta aluminio
Clase de protección IP67
Versión remota estándar de 10 m, hasta 100 m con caja de conexiones estándar
